操作系统原理#

操作系统概述#

操作系统是运行于硬件之上的一段程序，属于系统软件。它负责协调硬件、软件等计算机资源的工作，为上层用户和应用程序提供简单易用的服务。因此，操作系统是一个资源管理者，管理者 CPU、存储器、文件与设备等资源。

操作系统具有四大特征（牢记）：

并发：多个进程交替上 CPU 运行
共享：共享方式分为两种——互斥共享（如摄像头）和同时共享（如磁盘）
虚拟：对 CPU 的虚拟就是线程（时分复用），对磁盘的虚拟就是文件（空分复用）
异步：指进程以不可预知的速度向前推进，无法预知进程何时开始、暂停和结束

没有并发和共享，就谈不上虚拟和异步，因此并发和共享是操作系统最基本的两个特征。

操作系统的运行机制#

用高级语言（如 C 语言）手工编写的代码，经编译器编译后可以生成硬件能够理解的机器指令。将机器指令（代码）放到磁盘的合适位置后，处理器便从该位置开始执行。

同一份操作系统源代码中，并非所有语句都具备相同的权限。能够直接和硬件打交道的代码是内核程序，其所执行的指令称为特权指令；而通过内核程序提供的接口编写的程序是应用程序，执行的是非特权指令。

操作系统的层次结构如下图所示：

../_images/os_architecture.svg — Fig. 5 操作系统的层次结构#

正在运行特权指令的处理器处于内核态（也叫核心态或管态），正在运行非特权指令的处理器则处于用户态（也叫目态）。从内核态到用户态的转变，需要修改 PSW（程序状态字）中的模式位；而从用户态转变到内核态则由中断引起，由硬件自动完成。中断的作用是让操作系统内核强行夺回 CPU 的控制权，使 CPU 从用户态变为内核态。因此，没有中断机制，就不可能实现操作系统，不可能实现程序并发。

中断分为两种：内中断和外中断。内中断也叫异常，触发内中断的条件可以是陷阱（trap）、故障（fault）或终止（abort）。外中断简称中断，触发条件是时钟中断或 I/O 中断请求。 CPU 在执行指令时会自动检查是否有异常发生，异常由程序自动触发。在每个指令周期的末尾，CPU 都会检查是否有外部信号需要处理，以此判断是否需要执行外中断。内中断和外中断都会通过中断向量表找到相应的中断处理程序。

当需要进行设备管理、文件管理、进程管理、进程通信、内存管理时，就需要使用系统调用。系统调用是操作系统对应用程序或程序员提供的接口。系统调用通过传参、陷入（trap）或访管指令触发，由操作系统内核程序处理请求，并将结果返回给应用程序。

宏内核性能高，但内核代码庞大、结构复杂，难以维护；微内核功能少，但需要频繁地进行状态切换，性能较差。 在后续的实验中，我们使用的是宏内核设计。

操作系统的架构设计#

参考 Deepin 的架构设计：https://www.deepin.org/zh/developer-community/architectural-design/

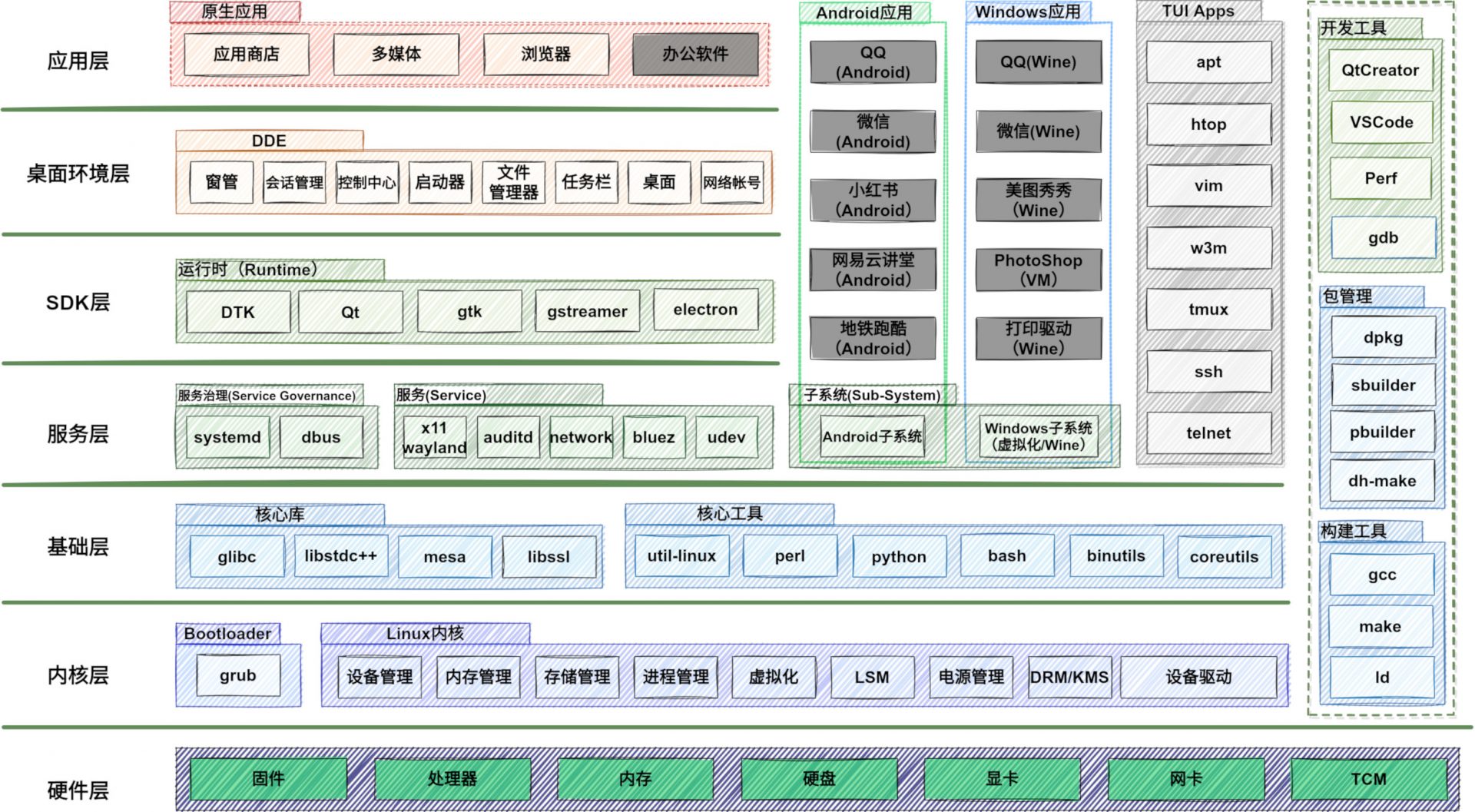

../_images/os_deepin_arch.jpeg — Fig. 6 Deepin 操作系统的架构设计#

进程管理#

进程的概念#

进程是进程实体的运行过程，是系统进行资源分配和调度的独立单位。

一个进程实体/映像包括以下几个部分：

PCB（进程控制块）
程序段
数据段

进程控制块又可以细分为：

进程描述信息：进程标识符 PID、用户标识符 UID
进程控制和管理信息：CPU、磁盘、网络流量使用情况、进程当前状态（就绪、阻塞、运行等）
资源分配清单：正在使用哪些文件、正在使用哪些内存区域、正在使用哪些 I/O 设备
CPU 相关信息：如 PSW、PC 等各种寄存器的值（用于实现进程切换）

当我们通过 fork 创建一个新进程后，新进程与父进程的程序段相同，但 PCB 和数据段并不相同。

进程的组织方式可以分为链接和索引两种。链接方式是指按照进程状态将 PCB 分为多个队列，操作系统持有指向各个队列的指针。索引方式是指根据进程状态的不同，建立几张索引表，操作系统持有指向各个索引表的指针。

进程之间的切换如下图所示：

../_images/os_process_schedule.svg — Fig. 7 操作系统进程调度的 5 状态模型#

进程控制必须完成的三件事：

更新 PCB 中的相关信息：修改进程状态标志、保存运行环境、恢复运行环境
将 PCB 插入合适的队列
分配/回收资源

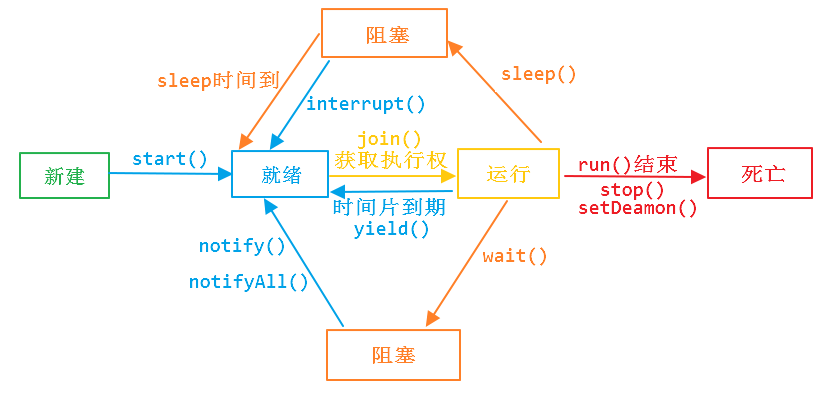

在代码实现中，这五种状态间的切换如下图所示：

../_images/os_process_switch.png — Fig. 8 操作系统进程调度的 5 种状态间切换 ¹ ¹https://www.zhihu.com/question/42962803/answer/120217624#

进程间的通信#

进程之间的通信方式有三种：

1、共享存储

设置共享空间，然后互斥地访问共享空间。

2、管道通信

设置一个特殊的共享文件（管道），其实就是一个缓冲区。但一个管道只能实现半双工通信，要实现双向同时通信，需要建立两个管道。各个进程互斥地访问管道。

3、消息传递

传递结构化的消息（包括消息头和消息体），提供“发送/接收”原语。具体实现上，一种是直接通信：将消息直接挂到接收方的消息队列中；另一种是信箱方式：先把消息发送到信箱中。

线程的概念#

进程是资源分配的基本单位，线程是 CPU 调度的基本单位。

同一进程内的各个线程共享该进程拥有的资源，同一进程内的线程切换不会导致进程切换。

引入线程的目的是增加并发度，减少并发带来的系统开销。

资源调度#

所谓调度，需要回答的核心问题是：在何时将何种任务分配给何种资源以何种方式执行。调度广泛存在于操作系统、编程语言运行时、容器编排和业务系统中，其核心目的是 “对有限的资源进行分配，以实现资源利用率的最大化、降低系统的尾延迟或最小化任务的完工时间” ² ²https://hliangzhao.cn/articles/000001632804098b0d15f52e2794eba809f483763f603b1000。

在计算机科学中，调度就是一种将任务（Work）分配给资源的方法。任务可能是虚拟的计算任务，例如线程、进程或数据流；这些任务会被调度到硬件资源（如 CPU 等设备）上执行 ³ ³https://draveness.me/system-design-scheduler。

在 Linux 操作系统中，被调度的基本单位是线程，而可分配的资源就是 CPU 时间。类似地，Kubernetes 调度的基本单位是 Pod，可分配的资源是 Node [3]。

关于操作系统的调度问题及其相关的优化，作者 draveness 在 调度系统设计精要 [3] 一文中做了详细介绍。

CPU 调度#

按照某种算法从就绪队列中选择一个进程，将 CPU 分配给它。

Note

存储器的种类很多，按其用途可分为主存储器（又叫“内存储器”，简称“内存”）和辅助存储器（又称 “外存储器”，简称“外存”）。外存简单来说就是日常所说的“存储”，主要分为固态硬盘和机械硬盘。内存是可以进行高速读写的存储器，包括常见的内存条、显卡内存（又称“显存”）。

为减轻系统负担、提高系统资源利用率，可将暂时不执行的进程调入外存，使其进入“挂起态”。

../_images/os_process_schedule_7.svg — Fig. 9 操作系统进程调度的 7 状态模型#

CPU 的调度分为三个层次：

调度层次	调度方向	调度规则	频率
高级调度（作业调度）	外存 \(\rightarrow\) 内存	按照某种规则，从后备队列中选择合适的作业将其调入内存，并为其创建进程	低
中级调度（内存调度）	外存 \(\rightarrow\) 内存	按照某种规则，从挂起队列中选择合适的进程将其数据调回内存	中
低级调度（进程调度）	内存 \(\rightarrow\) CPU	按照某种规则，从就绪队列中选择一个进程为其分配处理机	高

评价指标#

1、CPU 利用率

\[ CPU 利用率 = \frac{忙碌的时间}{总时间} \]

2、系统吞吐量

\[ 系统吞吐量 = \frac{总共完成了多少道作业}{总共花了多少时间} \]

3、周转时间

\[\begin{split} 周转时间 &= 作业完成时间 - 作业提交时间 \\ 平均周转时间 &= \frac{各作业周转时间之和}{作业数} \\ 带权周转时间 &= \frac{作业周转时间}{作业实际运行的时间} \\ 平均带权周转时间 &= \frac{各作业带权周转时间之和}{作业数} \end{split}\]

4、等待时间

\[ 等待时间 = 进程或作业等待被服务的时间总和 \]

5、响应时间

\[ 响应时间 = 从用户提交请求到首次产生响应所用的时间 \]

调度算法#

调度算法	特点	产生饥饿
先来先服务（FCFS）	不公平，对长作业有利，对短作业不利	\(\times\)
短作业优先（SJF/SPF/SRTN）	不公平，对短作业有利，对长作业不利	\(\checkmark\)
高响应比优先（HRRN）	综合 FCFS 和 SJF 的优点	\(\times\)
时间片轮转（RR）	公平，适用于分时系统	\(\times\)
优先级调度（PSA）	不公平，适用于实时系统	\(\checkmark\)
多级反馈队列（MFQS）	综合 RR 和 PSA 的优点	\(\checkmark\)

同步和互斥#

访问临界区需要遵循四个原则：

Note

“忙等”是指当前进程无法获得全部所需资源，却又在占用 CPU 的同时等待资源的一种状态。需要特别注意的是，“忙等”并不是“忙则等待”的简称。

空闲让进：当临界区空闲时，应允许一个请求进入临界区的进程立即进入
忙则等待：当已有进程进入临界区时，其他试图进入临界区的进程必须等待
有限等待：对请求访问的进程，应保证其能在有限时间内进入临界区（防止饥饿）
让权等待：当进程暂时无法进入临界区时，应立即释放处理机，避免忙等待

单标志法的软件实现#

int turn = 0;
// P0 进程
while (turn != 0); // 进入区
critical section;  // 临界区
turn = 1;          // 退出区
remainder section; // 剩余区

int turn = 0;
// P1 进程
while (turn != 1); // 进入区
critical section;  // 临界区
turn = 0;          // 退出区
remainder section; // 剩余区

在进入区只做“检查”，不 “上锁”；在退出区把临界区的使用权转交给另一个进程（相当于在退出区既为另一个进程 “解锁”，又给自己“上锁”）。

不遵循“空闲让进”原则。

双标志先检查的软件实现#

bool flag[2];
flag[0] = false;
flag[1] = false;
// P0 进程
while (flag[1]);   // 进入区（检查）
flag[0] = true;    // 进入区（上锁）
critical section;  // 临界区
flag[0] = false;   // 退出区
remainder section; // 剩余区

bool flag[2];
flag[0] = false;
flag[1] = false;
// P1 进程
while (flag[0]);   // 进入区（检查）
flag[1] = true;    // 进入区（上锁）
critical section;  // 临界区
flag[1] = false;   // 退出区
remainder section; // 剩余区

由于检查和上锁两个操作不是原子操作，因此不遵循“忙则等待”原则。

双标志后检查的软件实现#

bool flag[2];
flag[0] = false;
flag[1] = false;
// P0 进程
flag[0] = true;    // 进入区（上锁）
while (flag[1]);   // 进入区（检查）
critical section;  // 临界区
flag[0] = false;   // 退出区
remainder section; // 剩余区

bool flag[2];
flag[0] = false;
flag[1] = false;
// P1 进程
flag[1] = true;    // 进入区（上锁）
while (flag[0]);   // 进入区（检查）
critical section;  // 临界区
flag[1] = false;   // 退出区
remainder section; // 剩余区

解决了“忙则等待”问题，但违背了“空闲让进”和“有限等待”原则，有可能产生“饥饿”。

Peterson 算法的软件实现#

bool flag[2];
int turn = 0;
// P0 进程
flag[0] = true;               // 进入区（上锁）
turn = 1;                     // 谦让
while (flag[1] && turn == 1); // 进入区（检查）
critical section;             // 临界区
flag[0] = false;              // 退出区
remainder section;            // 剩余区

bool flag[2];
int turn = 0;
// P1 进程
flag[1] = true;               // 进入区（上锁）
turn = 0;                     // 谦让
while (flag[0] && turn == 0); // 进入区（检查）
critical section;             // 临界区
flag[1] = false;              // 退出区
remainder section;            // 剩余区

在进入区“主动争取——主动谦让——检查对方是否想进、己方是否谦让”。

不遵循“让权等待”原则，暂时无法进入临界区的进程会占用 CPU 并循环执行，导致“忙等”。

中断屏蔽法的硬件描述#

具体实现：关中断——访问临界区——开中断。

简单、高效，但不适用于多处理机，且只适用于操作系统内核进程，不适用于用户进程。

`TS`指令/`TSL`指令的硬件描述#

// 硬件实现的逻辑表达
bool TestAndSet(bool *lock) {
  bool old;
  old = *lock;
  *lock = true;
  return old;
}

// 使用 TSL 指令
while (TestAndSet(&lock)) { // 上锁并检查
  critical section;          // 临界区
  lock = false;             // 退出区
  remainder section;        // 剩余区
}

将上锁和检查变为原子操作，适用于多处理机环境。

不满足“让权等待”，暂时无法进入临界区的进程会占用 CPU 并循环执行，导致“忙等”。

`XCHG`指令的硬件描述#

// 硬件实现的逻辑表达
Swap(bool *a, bool *b) {
  bool temp;
  temp = *a;
  *a = *b;
  *b = temp;
}

// 使用 Swap 指令
bool old = true;
while (old == true) {
  Swap(&lock, &old);
}
critical section;
lock = false;
remainder section;

将上锁和检查变为原子操作，适用于多处理机环境。

不满足“让权等待”，暂时无法进入临界区的进程会占用 CPU 并循环执行，导致“忙等”。

信号量机制的软件实现#

信号量其实就是一个变量（可以是一个整数，也可以是更复杂的记录型变量）。可以用一个信号量表示系统中某种资源的数量，例如：系统中只有一台打印机，就可以设置一个初值为 1 的信号量。

Note

wait、signal 原语常简称为 PV 操作（来自荷兰语 Proberen 和 Verhogen）。因此，我们有时简写为 P(S)、V(S)。

wait(S) 理解为等待 S 有资源可用；signal(S) 理解为释放 S 的资源。注意理解时的顺序：动词始终放在前面，否则容易引发理解偏差。

用户进程可以通过使用操作系统提供的 wait(S) 和 signal(S) 原语来对信号量进行操作，从而方便地实现进程互斥和同步。原语是由关中断/开中断指令实现的。

整型信号量#

int S = 1;

void wait(int S) {  // wait 原语，相当于进入区
  while (S <= 0);   // 循环等待
  S = S - 1;
}

void signal(int S) { // signal 原语，相当于退出区
  S = S + 1;
}

// P0 进程
wait(S);
// 使用打印机资源;
signal(S);

// P1 进程
wait(S);
// 使用打印机资源;
signal(S);

不满足“让权等待”原则。

记录型信号量#

整型信号量的缺陷是存在“忙等”问题，因此人们又提出了“记录型信号量”，即用记录型数据结构表示的信号量。

typedef struct {
  int value;         // 剩余资源数
  struct process *L; // 等待队列
} semaphore;

void wait(semaphore S) {
  S.value--;
  if (S.value < 0) { // 如果无可用资源
    block(S.L);
  }
}

void signal(semaphore S) {
  S.value++;
  if (S.value <=0) { // 如果有等待进程
    wakeup(S.L);
  }
}

// P0 进程
wait(S);
// 使用打印机资源;
signal(S);

// P1 进程
wait(S);
// 使用打印机资源;
signal(S);

当资源不可用时，进程会自动进入阻塞队列，符合“让权等待”原则，不会出现“忙等”现象。

例：有如下所示的同步关系，请完成代码实现。

../_images/os_process_semaphore.svg — Fig. 10 进程之间的同步关系#

P1() {
  S1;
  V(a);
  V(b);
}

P2() {
  P(a);
  S2;
  V(c);
}

P3() {
  P(b);
  S3;
}

P4() {
  P(c);
  S4;
}

经典同步问题#

生产者-消费者问题#

../_images/os_process_producer_consumer.svg — Fig. 11 生产者-消费者问题#

Note

缓冲区是临界资源，各进程必须互斥地访问。

实现互斥的 P 操作必须在实现同步的 P 操作之后，否则有可能发生死锁。

思考：能不能用一个同步信号量实现生产者消费者模型？

semaphore mutex = 1;        // 互斥信号量，实现对缓冲区的互斥访问
semaphore empty = n;        // 同步信号量，表示空闲缓冲区的数量
semaphore full = 0;         // 同步信号量，表示非空缓冲区的数量

producer() {
  while (1) {
    // 生产一个产品
    P(empty);      // 等待有空闲缓冲区
    P(mutex);
    // 把产品放入缓冲区
    V(mutex);
    V(full);       // 增加一个非空缓冲区
  }
}

consumer() {
  while (1) {
    P(full);       // 等待有非空缓冲区
    P(mutex);
    // 从缓冲区取出一个产品
    V(mutex);
    V(empty);      // 释放一个空闲缓冲区
    // 使用产品
  }
}

多生产者-多消费者问题#

单生产者-单消费者问题指的是生产者生产、消费者消费的是同一种产品；而多生产者-多消费者问题指的是生产者可以生产多种产品，消费者也可以消费多种产品。

../_images/os_process_multi_producer_consumer.svg — Fig. 12 多生产者-多消费者问题#

Note

可以注意到：有向图中有几条有向线段，我们就声明几个同步信号量。

如果缓冲区的大小为 1，那么可能不需要设置互斥信号量，也能实现互斥地访问缓冲区。当然，这不是绝对的，要具体问题具体分析。

semaphore mutex = 1;      // 互斥信号量，实现对缓冲区（盘子）的互斥访问
semaphore apple = 0;      // 同步信号量，盘子中有几个苹果
semaphore orange = 0;     // 同步信号量，盘子中有几个橘子
semaphore plate = 1;      // 同步信号量，盘子中还可以放几个水果

producer1() {
  while (1) {
    // 准备一个苹果
    P(plate);
    P(mutex);
    // 把苹果放入盘子
    V(mutex);
    V(apple);
  }
}

producer2() {
  while (1) {
    // 准备一个橘子
    P(plate);
    P(mutex);
    // 把橘子放入盘子
    V(mutex);
    V(orange);
  }
}

consumer1() {
  while (1) {
    P(apple);
    P(mutex);
    // 从盘子中取出苹果
    V(mutex);
    V(plate);
    // 吃掉苹果
  }
}

consumer2() {
  while (1) {
    P(orange);
    P(mutex);
    // 从盘子中取出橘子
    V(mutex);
    V(plate);
    // 吃掉橘子
  }
}

吸烟者问题#

../_images/os_process_smoker.svg — Fig. 13 吸烟者问题#

本质上，这个问题也是属于“生产者-消费者”问题，更详细地说是“单生产者-多消费者”问题。

// semaphore mutex = 1;  // 缓冲区只有一个，此处省略
semaphore offer1 = 0;     // 同步信号量
semaphore offer2 = 0;     // 同步信号量
semaphore offer3 = 0;     // 同步信号量
semaphore finish = 0;     // 同步信号量
int i = 0;                // 用于实现“三个吸烟者轮流吸烟”

provider() {
  while (1) {
    if (i == 0) {
      // 将组合一放在桌上
      V(offer1);
    }
    else if (i == 1) {
      // 将组合二放在桌上
      V(offer2);
    }
    else if (i == 2) {
      // 将组合三放在桌上
      V(offer3);
    }
    i = (i + 1) % 3;
    P(finish);
  }
}

smoker1() {
  while (1) {
    P(offer1);
    // 从桌子上拿走组合一，卷烟，抽烟
    V(finish);
  }
}

smoker2() {
  while (1) {
    P(offer2);
    // 从桌子上拿走组合二，卷烟，抽烟
    V(finish);
  }
}

smoker3() {
  while (1) {
    P(offer3);
    // 从桌子上拿走组合三，卷烟，抽烟
    V(finish);
  }
}

读者-写者问题#

允许多个读者同时读，但读者与写者、写者与写者不能同时操作。

semaphore rw = 1;         // 用于实现对共享文件的互斥访问
int count = 0;            // 记录当前几个读进程在访问文件
semaphore mutex = 1;      // 保证对 count 变量的互斥访问

writer() {
  while (1) {
    P(rw);        // 申请读写锁
    // 写文件
    V(rw);        // 释放读写锁
  }
}

reader() {
  while (1) {
    P(mutex);
    if (count == 0)
      P(rw);  // 第一个读进程申请读写锁
    count++;
    V(mutex);
    // 读文件
    P(mutex);
    count--;
    if (count == 0)
      V(rw);        // 释放读写锁
    V(mutex);
  }
}

只要有读进程还在读，写进程就要一直阻塞等待，可能“饿死”。因此，在这种算法中，读进程是优先的。

在下面的算法中，实现了写优先。有的书上也把这个算法称为“读写公平法”。

semaphore rw = 1;         // 用于实现对共享文件的互斥访问
int count = 0;            // 记录当前几个读进程在访问文件
semaphore mutex = 1;      // 保证对 count 变量的互斥访问
semaphore w = 1;          // 用于实现“写优先”

writer() {
  while (1) {
    P(w);
    P(rw);        // 申请读写锁
    // 写文件
    V(rw);        // 释放读写锁
    V(w);
  }
}

reader() {
  while (1) {
    P(w);
    P(mutex);
    if (count == 0)
      P(rw);  // 第一个读进程申请读写锁
    count++;
    V(mutex);
    V(w);
    // 读文件
    P(mutex);
    count--;
    if (count == 0)
      V(rw);        // 释放读写锁
    V(mutex);
  }
}

哲学家进餐问题#

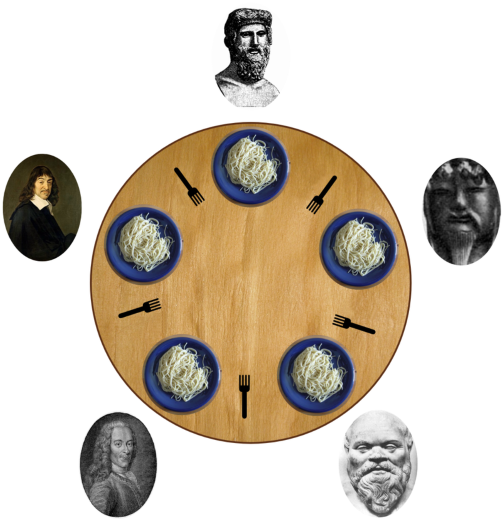

../_images/os_dining_philosophers.png — Fig. 14 哲学家就餐问题#

5 位哲学家共享 5 根筷子，如何在避免死锁的情况下顺利进餐。

Note

在并发的情况下，如果 5 位哲学家都拿起了左边的筷子，又都在等待右手的筷子，就发生了死锁。

这些进程之间只存在互斥关系，但与之前不同，每个进程都要同时持有两个临界资源，因此就有可能发生“死锁”。

因此，如果遇到一个进程需要同时持有多个临界资源的情况，就应该参考哲学家问题的思想。

为了避免死锁，提供了三种思路供参考（三选一）：

要求奇数号的哲学家先拿左边的筷子，偶数号的哲学家先拿右手边的筷子。
仅当一个哲学家左右两边的筷子都能拿时，才允许他抓起筷子。
最多允许 4 位哲学家同时拿筷子，这样就一定能保证至少有一位哲学家可以拿起两边的筷子。

semaphore chopstick[5] = {1, 1, 1, 1, 1};
semaphore mutex = 1;    // 互斥地取筷子
Pi() {
  while (1) {
    P(mutex);           // 同时拿起左右两边的筷子
    P(chopstick[i]);
    P(chopstick[(i + 1) % 5]);
    V(mutex);
    // 进餐
    V(chopstick[i]);
    V(chopstick[(i + 1) % 5]);
    // 思考
  }
}

管程#

使用信号量实现进程同步和互斥，编程困难而且容易出错。管程则提供了一种更简单的操作方式。

管程是一种特殊的软件模块，有这些部分组成：

局部于管程的共享数据结构说明；
对该数据结构进行操作的一组过程（函数）；
对局部于管程的共享数据设置初始值的语句；
管程有一个名字。

管程的基本特征：

局部于管程的数据只能被局部于管程的过程所访问；
一个进程只有通过调用管程内的过程才能进入管程访问共享数据；
每次只允许一个进程在管程内执行某个内部过程。

死锁#

在并发环境下，各进程因竞争资源而互相等待对方持有的资源，导致所有进程都阻塞、都无法向前推进的现象，称为 “死锁”。发生死锁后若无外力干涉，这些进程将一直无法向前推进。

Note

死锁、饥饿、死循环的区别和联系

共同点：都是进程无法顺利向前推进的现象。

不同点：死锁一定是“循环等待对方手里的资源”导致的，且至少涉及两个进程。发生死锁的进程一定处于阻塞态。发生“饥饿”时可能只有一个进程，该进程既可能处于阻塞态，也可能处于就绪态。发生死循环时可能只有一个进程，该进程可以处于运行态。

死锁和饥饿是操作系统需要解决的问题，而死循环是程序员需要解决的问题。

死锁产生的必要条件：

互斥条件：资源一次只能被一个进程使用，可共享的资源不会导致死锁。
不剥夺条件：进程当前占有的资源不可被剥夺，只能主动释放。
请求和保持条件：进程已保持一个资源，又提出了新的资源请求。
循环等待条件：存在一个环，该环中的每个进程都在请求其他进程保持的资源。

死锁的处理策略#

预防死锁（不允许死锁发生）#

破坏产生死锁的四个必要条件中的一个或几个，可能会导致系统资源利用率和系统吞吐量降低。

	措施	缺点
破坏互斥条件	将临界资源改造为可共享使用的资源（如 SPOOLing 技术）	可行性不高，很多时候无法破坏互斥条件
破坏不可剥夺条件	方案1：申请的资源得不到满足时，立即释放拥有的所有资源；方案2：申请的资源被其他进程占用时，由操作系统协助剥夺（考虑优先级）	实现复杂，剥夺资源可能导致部分工作失效，反复申请和释放导致系统开销大，可能导致饥饿
破坏请求和保持条件	运行前分配好所有需要的资源，之后一直保持	资源利用率低，可能导致饥饿
破坏循环等待条件	给资源编号，必须按编号从小到大的顺序申请资源	不方便增加新设备，会导致资源浪费，用户编程麻烦

避免死锁（不允许死锁发生）#

Note

如果能够找到一个安全序列，系统就处于安全状态；如果一个都找不到，即为不安全状态。系统处于安全状态，一定不会发生死锁，而处于不安全状态，不一定会发生死锁。

在资源的动态分配过程中，用银行家算法去防止系统进入不安全状态，从而避免发生死锁。

在进程提出资源申请时，先预判此次分配是否会导致系统进入不安全状态。如果会进入不安全状态，就暂时不批准这次请求，让该进程先阻塞等待。

检测和解除（允许死锁发生）#

检测死锁的算法基于资源分配图。在资源分配图中，找出既不阻塞又不孤立的结点，消除与它相邻的所有请求边和分配边，使之成为孤立结点。如果最后所有结点都成为孤立结点，那么这个图就是可完全简化的，得到的序列就是一个安全序列。如果最终不能消除所有边，那么就发生了死锁，仍被边连着的结点就是处于死锁状态的结点。

一旦检测出死锁的发生，就应该立即解除死锁。对死锁的结点我们通常做如下处理：

资源剥夺法：撤销或挂起一些进程，回收资源，再将这些资源分配给已处于阻塞状态的进程。
撤销进程法（终止进程法）：强行撤销部分、甚至全部死锁进程，并剥夺这些进程的资源。
进程回退法：要求系统记录进程的历史信息，设置还原点。

内存管理#

内存是计算机中唯一既能被 CPU 直接访问、又能与外存交换数据的资源。内存管理的目标：

让多个进程能同时驻留内存、互不干扰（空间隔离）；
把逻辑地址转换成物理地址（地址转换）；
在小内存上运行大程序（虚拟内存）。

程序装入内存的三种方式#

编译后形成的逻辑地址（相对地址）需要在装入内存时转换为物理地址（绝对地址）：

方式	转换时机	特点
绝对装入	编译/链接时	地址写死，只适用于单道程序环境
静态重定位	装入时	装入后地址不再变化，程序运行期间不能在内存中移动
动态重定位	运行时（借助重定位寄存器）	程序可在内存中移动，现代操作系统均采用此方式

连续分配管理方式#

为进程分配一段连续的内存空间：

单一连续分配：整个内存只有一道程序，最简单；
固定分区分配：内存预先划分为若干个大小固定的分区，每个分区装入一道程序，会产生内部碎片；
动态分区分配：按进程实际需要分配大小可变的分区，会产生外部碎片，可用紧凑（拼接）技术解决。

动态分区的空闲块组织与分配算法：

算法	思想	备注
首次适应	从头找到第一个能装下的空闲分区	性能最好、开销最小，最常用
最佳适应	找最小的能装下的空闲分区	会产生很多难以利用的外部碎片
最坏适应	找最大的空闲分区	大分区被不断分割，后期难以满足大进程
邻近适应	从上次结束的位置继续查找（循环首次适应）	避免低地址部分被频繁切割

非连续分配管理方式#

允许进程分散装入不相邻的内存区域，是虚拟内存的基础。

基本分页存储管理#

把内存空间划分为大小相等的小块（页框/页帧），把进程的逻辑地址空间也划分为相同大小的页，以页表记录页号到页框号的映射。逻辑地址结构：

页号 P | 页内偏移量 W

地址转换：页号 → 查页表 → 得页框号 → 物理地址 = 页框起始地址 + 页内偏移量。

优点：无外部碎片，内存利用率高，管理简单；
缺点：页表占用额外内存，地址转换需要硬件（快表 TLB）加速。

每个进程一张页表。页表寄存器（PTR）存放页表在内存中的起始地址和页表长度。 CPU 每次访问数据实际上需要两次访存（一次读页表、一次读数据）；引入快表（TLB，相联存储器） 缓存最近使用的页表项后，命中时只需一次访存。

基本分段存储管理#

按程序的逻辑结构（代码段、数据段、栈段）分段，每段长度可变。段表记录每段的段长与基址：

段号 S | 段内偏移量 W

优点：符合程序员的逻辑视角，易于实现段的共享和保护；
缺点：存在外部碎片，需要紧凑。

段页式管理#

先按逻辑结构分段，段内再分页：逻辑地址为 段号 | 页号 | 页内偏移量，段表指向页表。兼具分段逻辑清晰与分页无外部碎片的优点，但需要三次访存（段表、页表、数据）。

Note

分页是系统视角的划分（对用户透明），页面大小固定；分段是用户视角的划分（对用户可见），段长可变。分页的主要目的是提高内存利用率，分段的主要目的是满足逻辑模块化的需要。

虚拟内存#

基于局部性原理（时间局部性：刚访问过的信息很快会再被访问；空间局部性：与刚访问过的信息相邻的信息很快会被访问），操作系统把进程的一部分页先装入内存、其余部分留在外存。程序访问的页面不在内存时产生缺页中断，由操作系统把该页换入内存。虚拟内存的三个主要特征：

多次性：程序可分多次装入内存，而不必一次全部装入；
对换性：程序运行期间允许在内存与外存之间换入、换出；
虚拟性：逻辑上扩充了内存容量，地址空间不受物理内存限制。

页面置换算法#

内存没有空闲页框时，需要选择一个页换出到外存：

算法	思想	备注
最佳置换（OPT）	淘汰今后最长时间不再被访问的页	理论最优但无法实现，用作评价基准
先进先出（FIFO）	淘汰驻留时间最长的页	实现简单，可能有 Belady 异常
最近最久未使用（LRU）	淘汰最近最久未被访问的页	性能接近 OPT，实现开销大
时钟（CLOCK/NRU）	循环扫描，访问位为 0 的页淘汰；为 1 则清零并跳过	性能接近 LRU，实现开销小，实际系统常用
改进型时钟	同时考虑访问位与修改位，优先淘汰“未访问且未修改”的页	减少写回外存的开销

文件管理#

文件是对磁盘的抽象，是一组有意义的信息的集合。

在研究文件管理的问题时，应当考虑以下问题：

文件有哪些属性（文件名、标识符、类型、位置、大小、保护信息）
文件内部的组织方式（逻辑结构）
文件之间的组织方式（目录结构）
文件如何存储在外存上（物理结构）
如何管理磁盘的空闲块（存储空间管理）
提供哪些接口（create、delete、open、close、read、write）

文件的逻辑结构#

无结构的文件：由二进制流或字符流组成，无明显的逻辑结构。

有结构文件：由记录组成，分成定长记录、可变长记录。

对有结构文件，其逻辑结构可以细分为：

文件的逻辑结构	注解
顺序文件	可变长记录无法实现随机存取，定长记录可以实现
索引文件	索引表本身是定长记录的顺序文件，可以实现快速检索
索引顺序文件	将记录分组，每组对应一个索引表项

文件的目录结构#

文件目录的实现：一个文件对应一个 FCB，一个 FCB 就是一个目录项，多个 FCB 组成文件目录。

文件的目录结构	注解
单级目录结构	一个系统只有一张目录表，不允许文件重名
两级目录结构	不同用户的文件可以重名，但不能对文件进行分类
多级（树形）目录结构	不同目录下的文件可以重名，可以对文件进行分类，不方便文件共享
无环图目录结构	在树形目录结构的基础上，增加一些指向同一结点的有向边，使整个目录成为一个有向无环图。为共享结点设置一个共享计数器，计数器为 0 时才能真正删除该结点

文件的物理结构#

文件的物理结构也是文件的分配方式：

文件分配方式	注解
顺序分配	为文件分配的必须是连续的磁盘块
隐式链接分配	每个磁盘块都有指向下一个磁盘块的指针
显式链接分配	把指向磁盘块的指针放在文件分配表（FAT）中，文件分配表常驻内存
索引分配	为文件数据块建立索引表，若文件太大，可采用链接方案、多层索引、混合索引

空闲块管理#

空闲表法：建立如下所示的数据结构，可采用首次适应、最佳适应、最坏适应等算法。

第一个空闲盘块号	空闲盘块数
0	2
5	1
13	2
18	3

空闲链表法：如果以盘块为单位组成一条空闲链，可以称为空闲盘块链；如果以盘区为单位组成一条链，可以称为空闲盘区链。分配空间时，从链头摘下若干空闲盘块，并修改空闲链的链头指针即可（链头指针由操作系统维护）。回收的盘块重新添加到链表末尾即可。

位示图法：一般用若干连续的字（一个字等于 16 位）来表示磁盘中的盘块。每个二进制位对应一个盘块。

成组链接法：这是 UNIX 系统中采用的方法。在文件卷的目录区中专门用一个磁盘块作为“超级块”，系统启动时将超级块读入内存，并保证内存与外存中的超级块数据一致。

磁盘调度算法#

磁盘调度算法研究如何调整磁道的访问顺序，以最大限度地减少时间开销。

寻道策略	注解
先来先服务（FCFS）	按请求到达的先后顺序依次响应：哪个进程先发出访问请求，磁头就先移动到它要访问的磁道
最短寻道时间（SSTF）	在若干待处理的访问请求中，优先访问与当前磁头最近的磁道，可能产生“饥饿”现象
扫描算法（SCAN）	磁头先向磁道的一端移动，到达最边缘后再反向移动，因此响应请求的顺序与请求到达的顺序不一致，但解决了 SSTF 的饥饿问题
LOOK 调度算法	SCAN 需要移动到最边缘才会折返，这可能导致无效访问；LOOK 算法边移动边观察，因此不需要移动到最边缘才折返
循环扫描算法（C-SCAN）	磁头沿一个方向移动并响应请求，到达最外边缘后立即返回最内侧（返回途中不响应），再次从内向外移动时才响应请求
C-LOOK 调度算法	与 LOOK 算法类似，也不需要移动到最边缘

访问磁盘的过程中，很大一部分时间都花费在寻道上，那么有哪些策略可以节省时间呢？主要考虑：存取磁盘数据时，CPU 处理数据也需要时间，因此磁盘高速旋转过程中传输的数据并不一定马上就能使用。常用的策略有下面两种：

磁盘设计策略	注解
交替编号	逻辑上相邻的扇区，物理上有一定的间隔。间隔旋转的这段时间最好等于处理时间
错位命名	采用 `(柱面号, 盘面号, 扇区号)` 的命名方式，可以在读完一个扇区后，响应下一个盘面号上的对应扇区

输入输出管理#

输入/输出设备是指可以与计算机进行数据传输的硬件。

I/O 的控制方式#

程序直接控制方式#

以轮询的方式，检查 I/O 设备的状态是否适合传输数据。每次读写一个字。

优点是控制简单，不需要太多硬件支持。但 CPU 和外设只能串行工作，且 CPU 的大部分时间处于循环测试状态，使 CPU 的利用率大大降低，因此该方式只适用于那些 CPU 执行速度较慢且外设较少的系统。

中断驱动方式#

将等待 I/O 的进程阻塞，先切换到别的进程执行，当 I/O 完成后，恢复阻塞进程的运行环境。

注意，CPU 在每个指令周期的末尾会检查中断。

在这种模式下，CPU 和 I/O 设备可以并行工作，但是频繁的中断处理会消耗大量的 CPU 时间。

DMA 方式#

DMA（直接存储器存取）主要用于块设备的 I/O 控制。

与程序直接控制和中断驱动方式不同的是，数据的传送单位不再是字，而是一个块。并且在数据传输过程中，不再需要 CPU 干预，内存和设备直接交互，只有在一个或多个数据块传输开始和结束时，才需要 CPU 干预。

CPU 每发出一条 I/O 指令，只能读/写一个或多个连续的数据块。如果要读/写多个离散的数据块，或者要将数据分别写入到不同的内存区域，CPU 需要分别发出多条 I/O 指令，进行多次中断处理才能完成。

通道控制方式#

通道是一种硬件，可以理解为“功能简化版的 CPU”。优点是 CPU、通道、I/O 设备可以并行工作，资源利用率很高。缺点是实现复杂，需要专门的通道硬件支持。

I/O 的层次结构#

用户层软件#

实现与用户交互的接口。用户可以直接使用用户层软件提供的与 I/O 操作相关的库函数。

该层会实现假脱机技术（SPOOLing 技术）。“脱机”是指脱离主机的控制进行 I/O 操作。引入脱机技术，可以缓解 CPU 与 I/O 设备之间的速度不匹配问题：先将慢速设备的数据缓存到快速设备，然后由快速设备与 CPU 交互。 “假脱机”不是硬件实现，而是一种软件实现：它将设备的输入数据先暂存到输入缓冲区（位于内存中），然后送到“输入井”（位于磁盘中）；输出则是相反的过程：由输出井到输出缓冲区，再到输出设备。

假脱机技术的具体应用：共享打印机。当多个用户进程提出打印请求时，系统都会响应，但并不是真正把打印机分配给它们，而是由假脱机管理进程完成下面两件事：

在磁盘输出井中为进程申请一个空闲缓冲区，并将要打印的数据送入其中；
为用户进程申请一张空白的打印请求表，将用户的打印请求填入表中，将表挂到假脱机文件队列上。

设备独立性软件#

设备独立性软件又叫设备无关性软件。与设备的硬件特性无关的功能几乎都在这一层实现。

向上层提供统一的调用接口（如 read/write 系统调用）；
设备的保护；
差错处理；
设备的分配与回收（I/O 调度算法）；
数据缓冲区管理（通过缓冲技术屏蔽设备之间的数据交换单位大小和传输速度的差异）；
建立逻辑设备名和物理设备名的映射关系，根据设备类型选择调用相应的驱动程序。

设备驱动程序#

主要负责将上层发出的命令翻译为特定设备能理解的指令，包括设置设备寄存器、检查设备状态等。

中断处理程序#

I/O 任务完成后，I/O 控制器发送中断信号给 CPU（CPU 还是总线？），CPU 根据中断信号类型找到相应的中断处理程序。

硬件#

执行 I/O 操作。

操作系统原理

Contents

操作系统原理#

操作系统概述#

操作系统的运行机制#

操作系统的架构设计#

进程管理#

进程的概念#

进程间的通信#

线程的概念#

资源调度#

CPU 调度#

评价指标#

调度算法#

同步和互斥#

单标志法的软件实现#

双标志先检查的软件实现#

双标志后检查的软件实现#

Peterson 算法的软件实现#

中断屏蔽法的硬件描述#

TS指令/TSL指令的硬件描述#

XCHG指令的硬件描述#

信号量机制的软件实现#

整型信号量#

记录型信号量#

经典同步问题#

生产者-消费者问题#

多生产者-多消费者问题#

吸烟者问题#

读者-写者问题#

哲学家进餐问题#

管程#

死锁#

死锁的处理策略#

预防死锁（不允许死锁发生）#

避免死锁（不允许死锁发生）#

检测和解除（允许死锁发生）#

内存管理#

程序装入内存的三种方式#

连续分配管理方式#

非连续分配管理方式#

基本分页存储管理#

基本分段存储管理#

段页式管理#

虚拟内存#

页面置换算法#

文件管理#

文件的逻辑结构#

文件的目录结构#

文件的物理结构#

空闲块管理#

磁盘调度算法#

输入输出管理#

I/O 的控制方式#

程序直接控制方式#

中断驱动方式#

DMA 方式#

通道控制方式#

I/O 的层次结构#

用户层软件#

设备独立性软件#

设备驱动程序#

中断处理程序#

硬件#

`TS`指令/`TSL`指令的硬件描述#

`XCHG`指令的硬件描述#
